リア内張りの取外し【BOSE BOX取付までの道程】

Z32リア内張りの取外し【BOSE BOX取付までの道程】

部品代:
\15,000(BOSE BOX)
\8,000(スピーカー)
外注費:\0
作業時間:4時間(復旧まで)
お勧め度:手間さえ惜しまなければ問題なし

Z32リア内張りの取外し【BOSE BOX取付までの道程】

ある程度の予備知識を基に作業を開始しましたが、結果的に難航しました。
事前準備として、シートの座面、リアクォーターガラス下の内張りを取り外しておくことと、将来的には背もたれも取り外すつもりで作業すると簡単です。また、取り外したシートや内張りを置くスペースも確保しておきましょう。

Z32リア内張りの取外し【BOSE BOX取付までの道程】

予め邪魔物(私の場合はウーハーとタワーバー)であるアフターパーツを撤去しておきましょう。

Z32リア内張りの取外し【BOSE BOX取付までの道程】

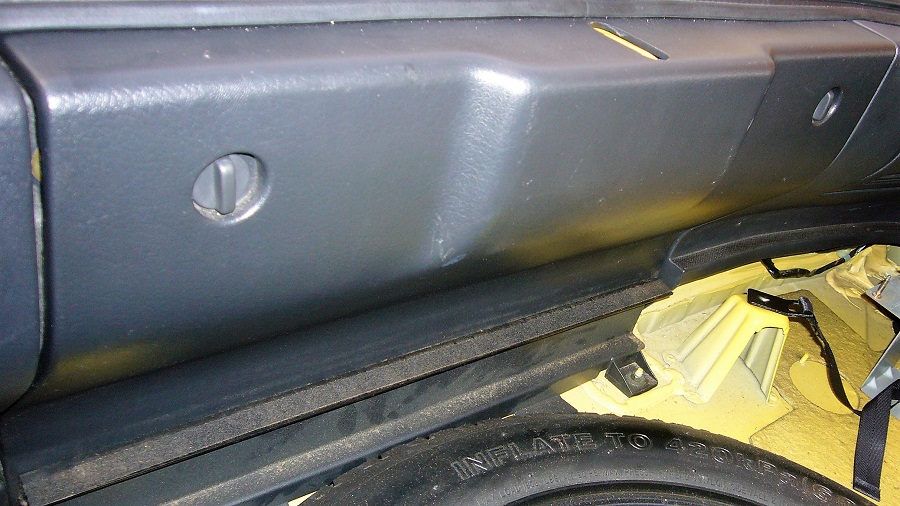

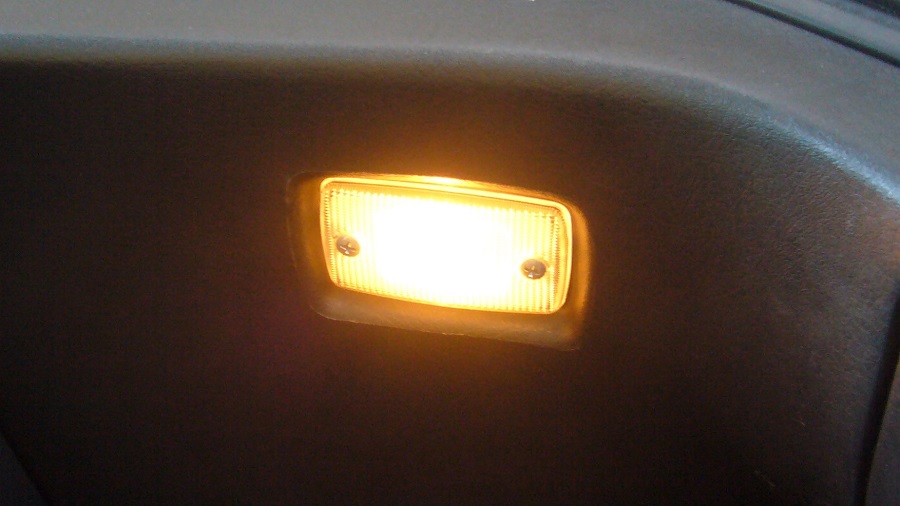

最初にやるべき事は、トランクランプの消灯と撤去です。
バッテリーにも優しいですし、どうせ外す物ですからね。
ネジを緩めてコネクターを抜けばOKです。
その後トノカバーを外します。

Z32リア内張りの取外し【BOSE BOX取付までの道程】

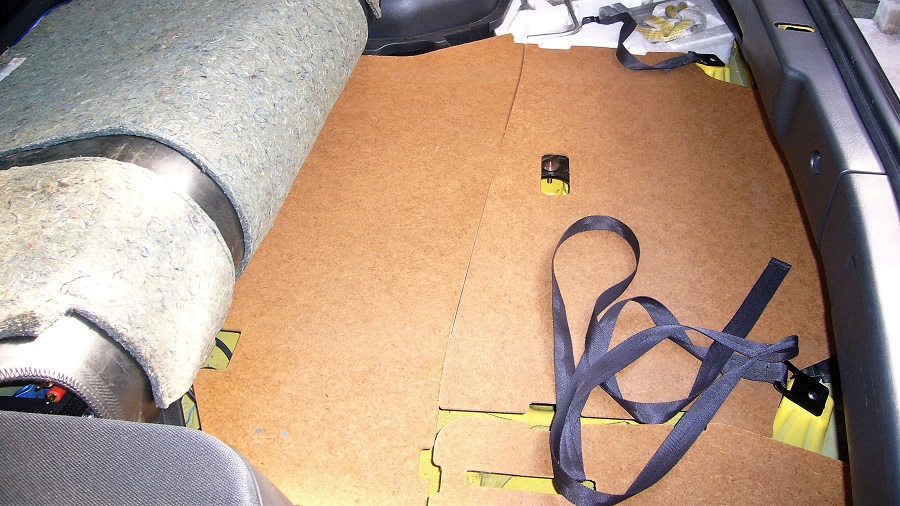

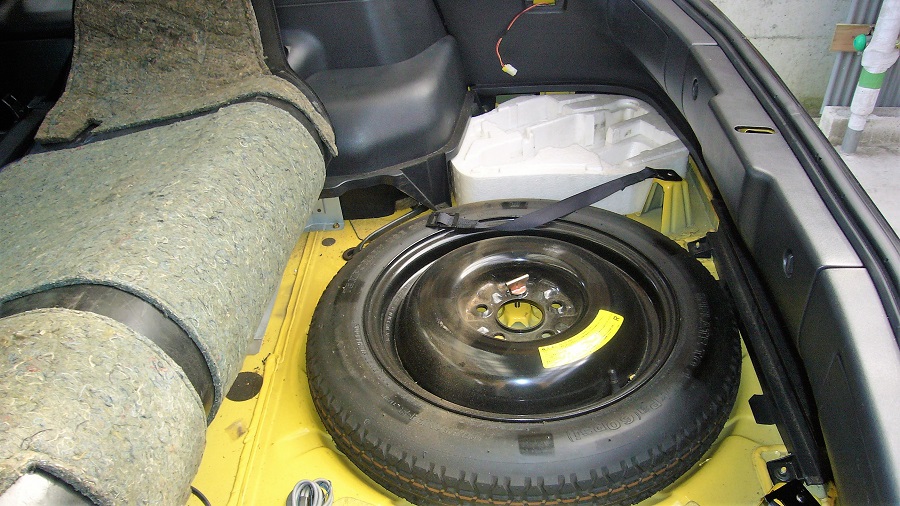

ルーフ固定用ベルトをトランクカーペットから抜き取り、トランクカーペットをめくります。

Z32リア内張りの取外し【BOSE BOX取付までの道程】

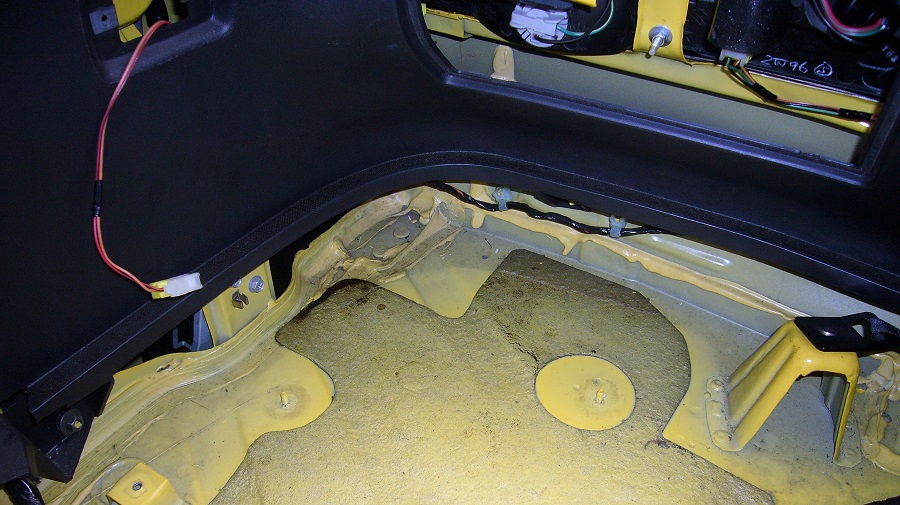

プレートを撤去すると緩めるべきボルト類が「ある程度」見えます。

Z32リア内張りの取外し【BOSE BOX取付までの道程】

センターから外しますが、基本的に隠れているボルト類は比較的少ないので安心してください(笑)

Z32リア内張りの取外し【BOSE BOX取付までの道程】

助手席側から行きます。

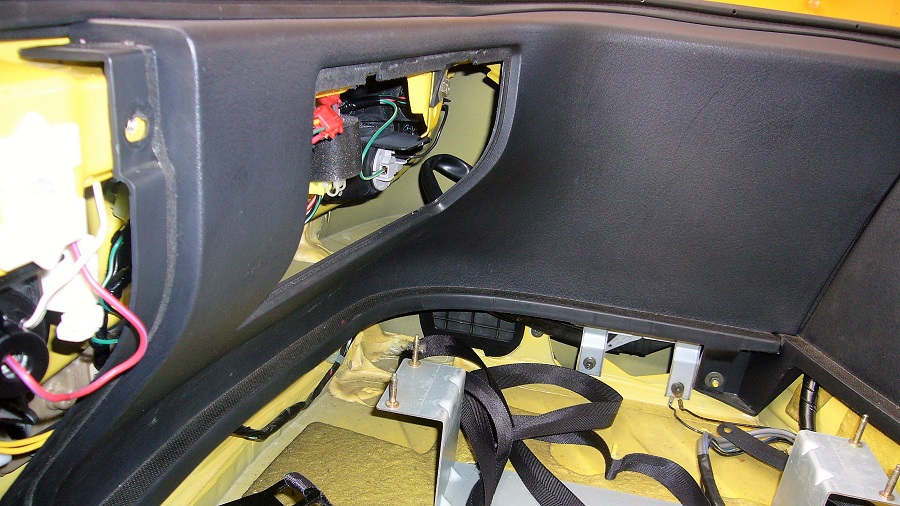

リアライト部のカバーを外し、見えているボルト類を外します。

Z32リア内張りの取外し【BOSE BOX取付までの道程】

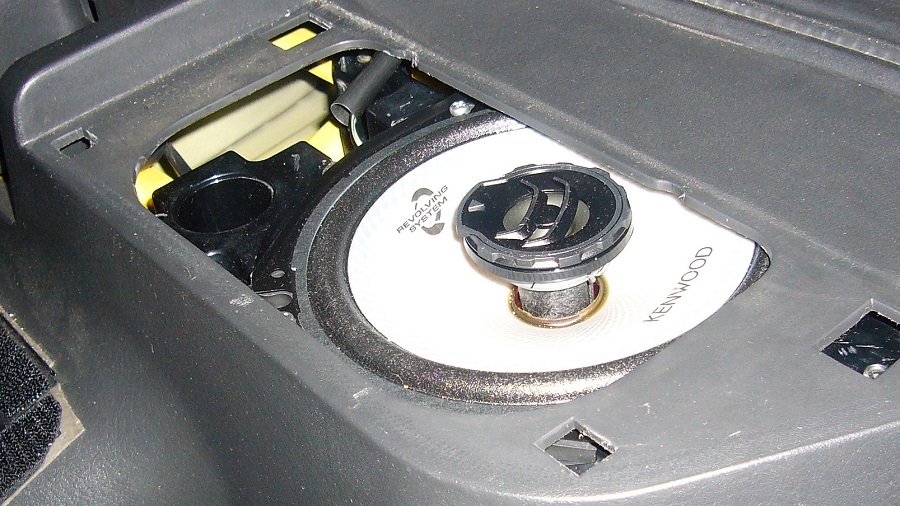

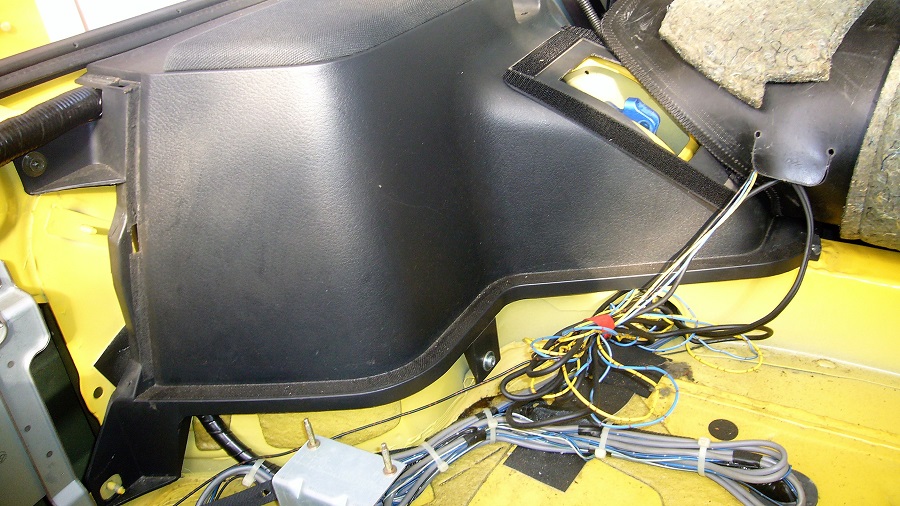

いよいよスピーカー部分です。
とりあえず見えているボルト類を外します。

Z32リア内張りの取外し【BOSE BOX取付までの道程】

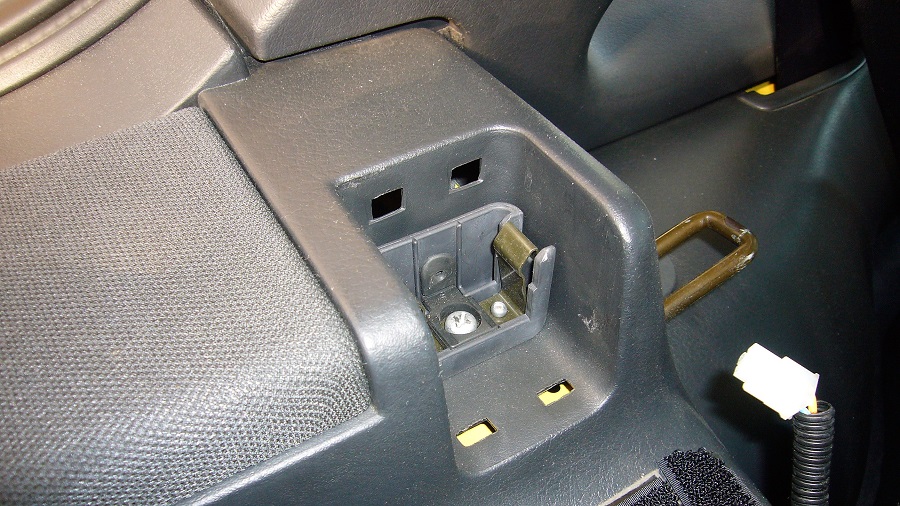

トノカバーのホルダー部のネジを緩めてホルダーごと外します。

Z32リア内張りの取外し【BOSE BOX取付までの道程】

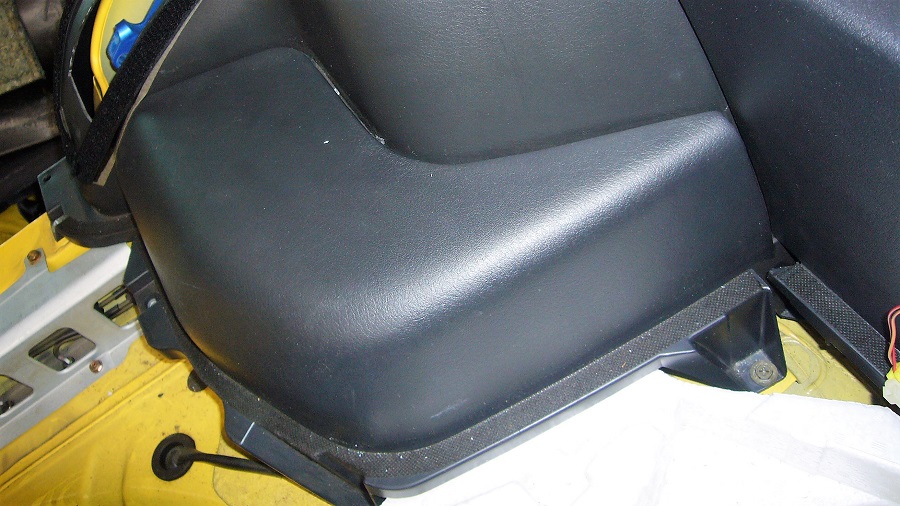

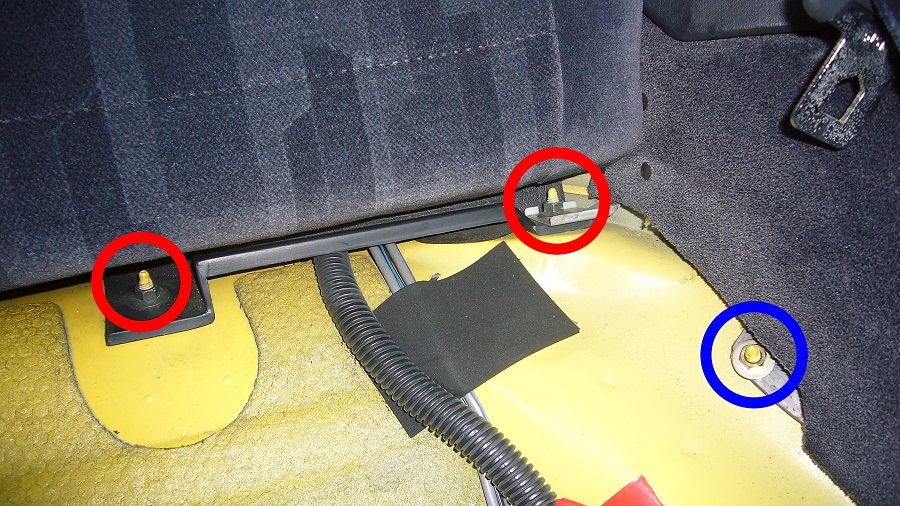

リアシートの座面を外し、赤丸のナットを外します。
右側の赤丸部分は、リアクォーター下の内張りと重なっているため、将来的には青丸を緩めてリアクォーター下の内張りを外す必要があります。

Z32リア内張りの取外し【BOSE BOX取付までの道程】

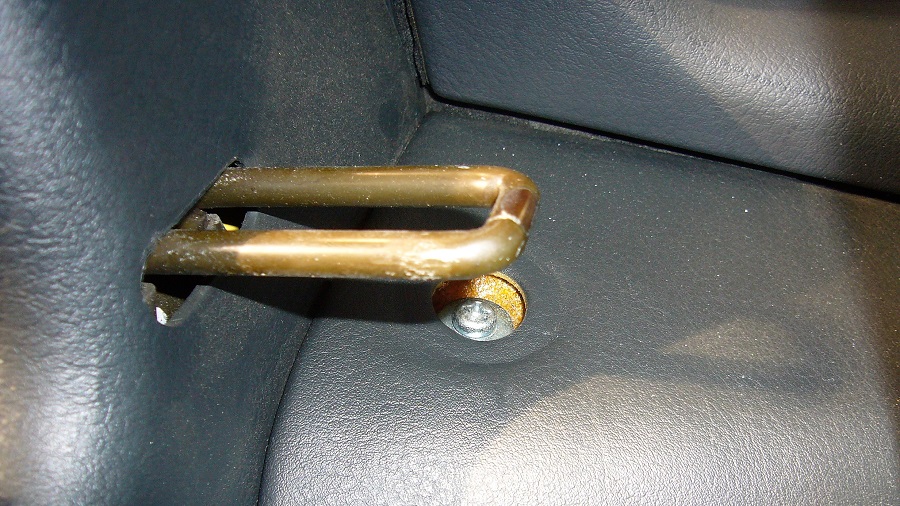

背もたれのキャッチ部付近のメクラ蓋を開け、ネジを外します。

Z32リア内張りの取外し【BOSE BOX取付までの道程】

背もたれを外して、先ほど赤丸で示した部分をある程度の力業でネジ部から抜き取れれば簡単に外せます。

Z32リア内張りの取外し【BOSE BOX取付までの道程】

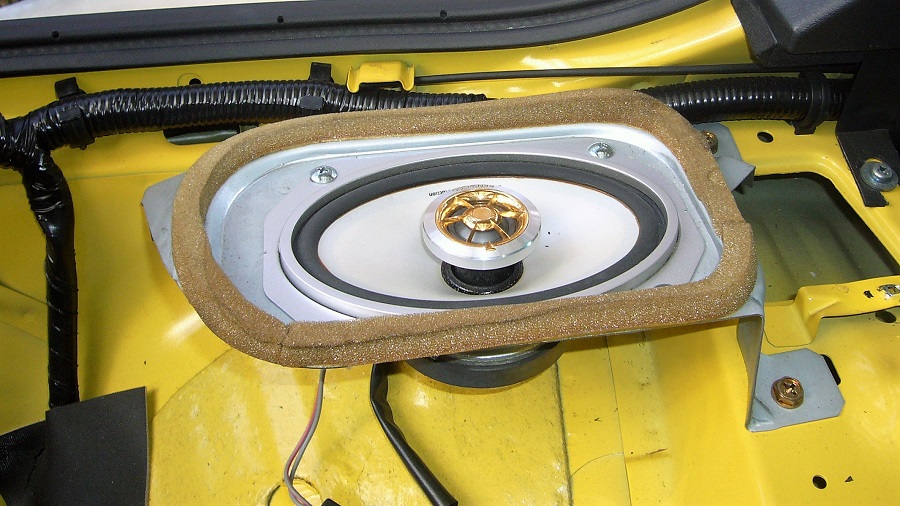

スピーカーをホルダーごと外します。

Z32リア内張りの取外し【BOSE BOX取付までの道程】

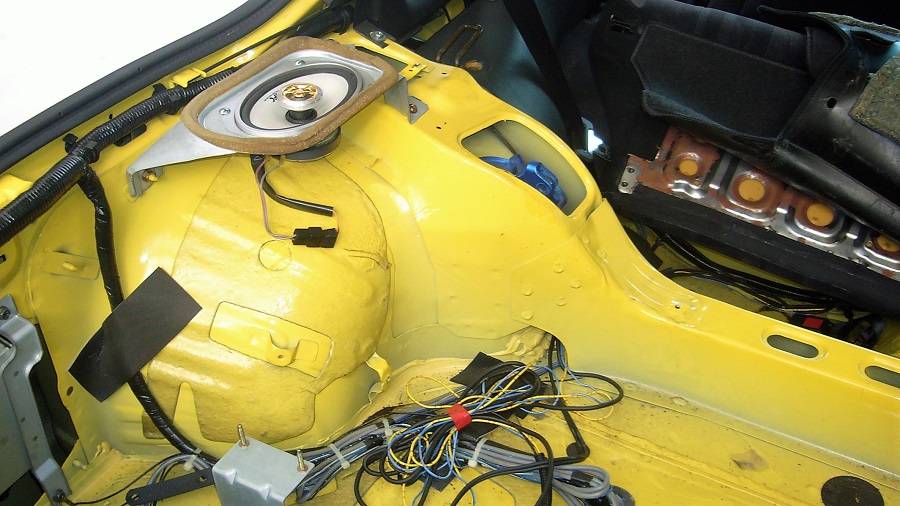

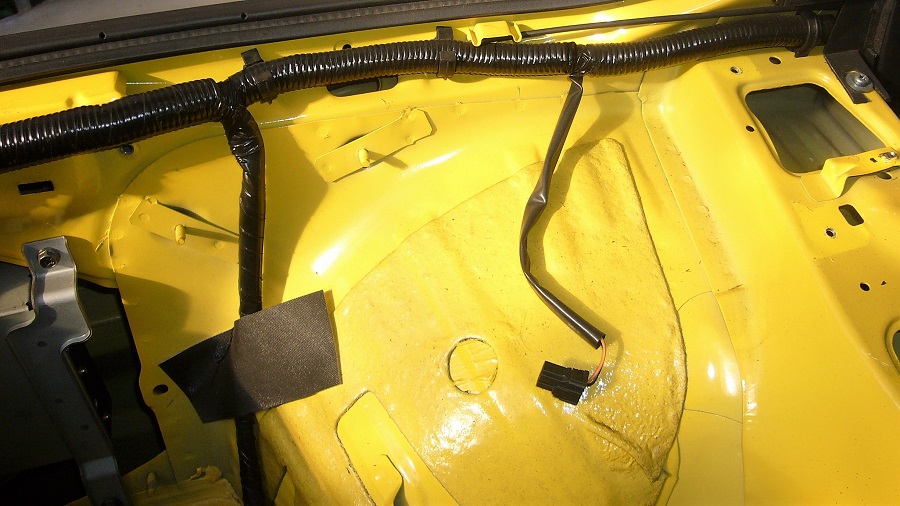

サッパリしました(笑)

Z32リア内張りの取外し【BOSE BOX取付までの道程】

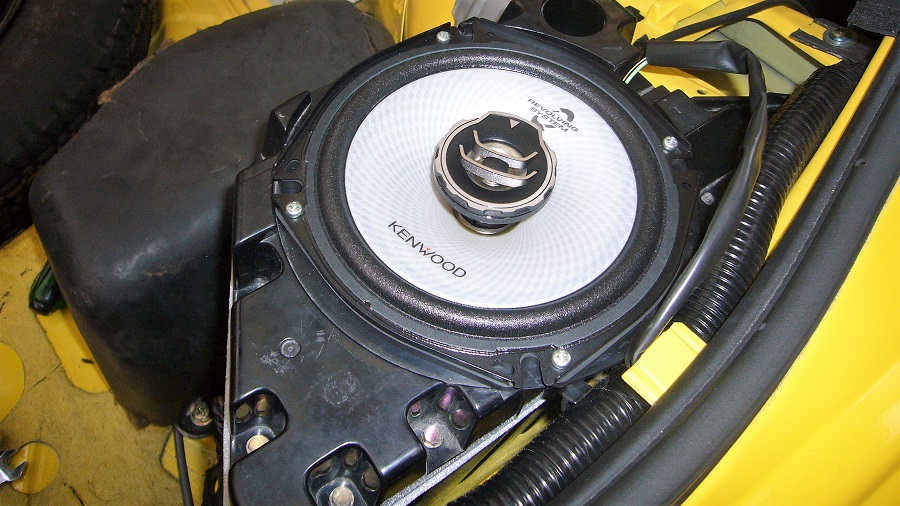

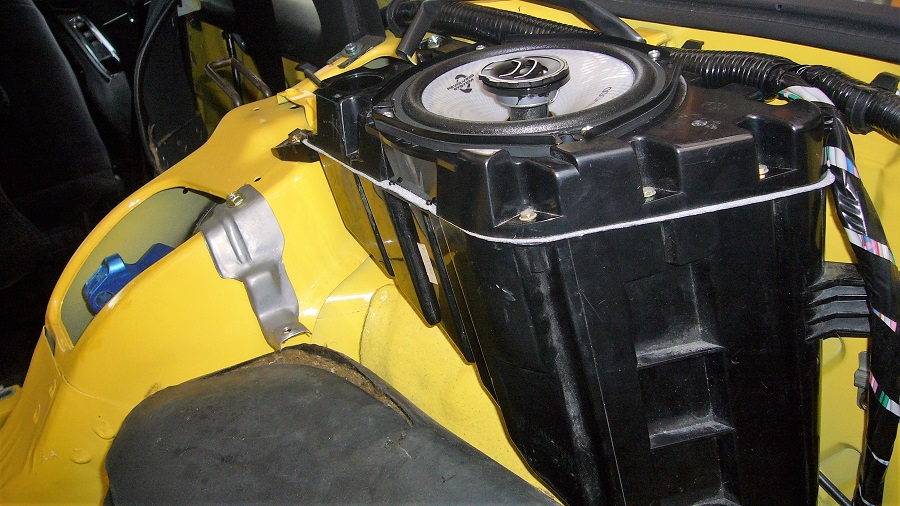

やっとボーズボックスを取り付けできました。

Z32リア内張りの取外し【BOSE BOX取付までの道程】

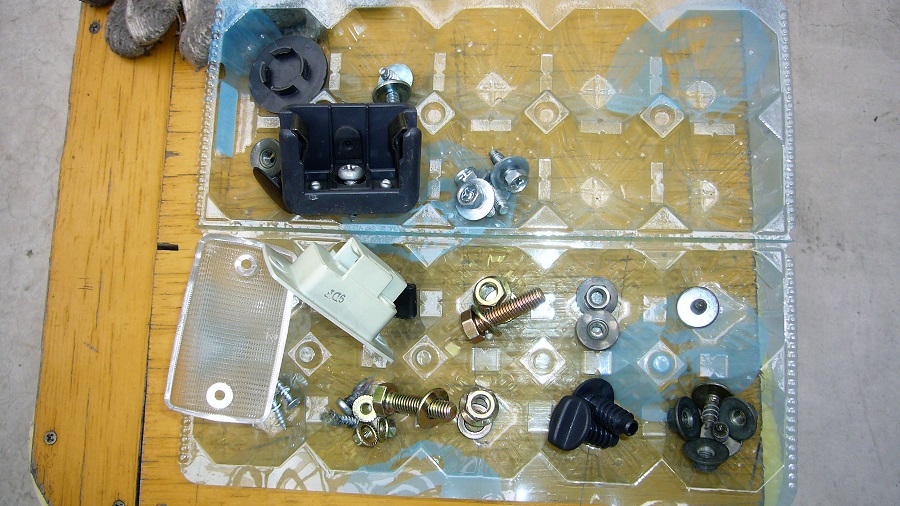

余談ですが、私は取り外したネジやナットの類を卵のパックで管理しています。
一つのパネルを外したら、そのとき外したボルト類をまとめて一か所に入れます。
そうすれば重なっている部分のボルト類の管理や、取り付けるための必要数が管理できます。
ネジが足りない、ナットが余っているなどが激減します。

Z32リア内張りの取外し【BOSE BOX取付までの道程】

運転席側に行きます。
こちらは側はアクチュエーターカバーから外します。
見えているボルト類を外します。

Z32リア内張りの取外し【BOSE BOX取付までの道程】

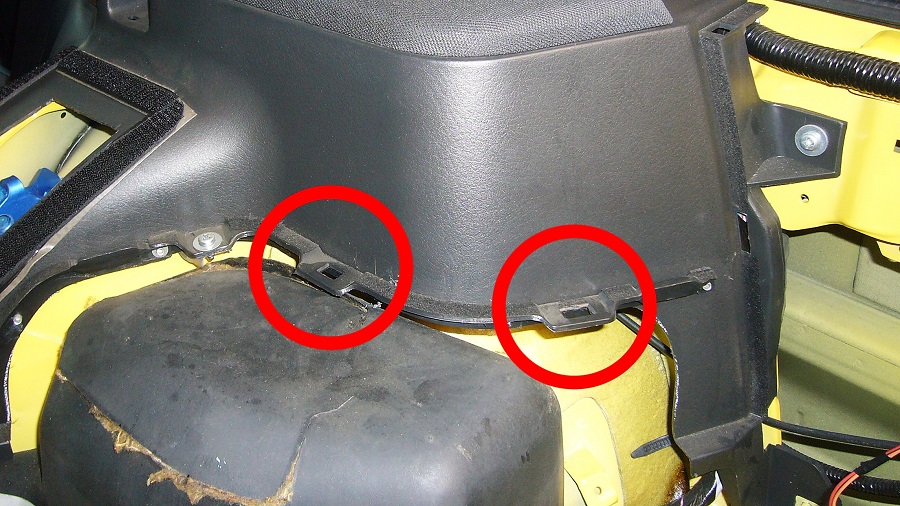

赤丸部分は金属製のクリップがありますので注意してください。

Z32リア内張りの取外し【BOSE BOX取付までの道程】

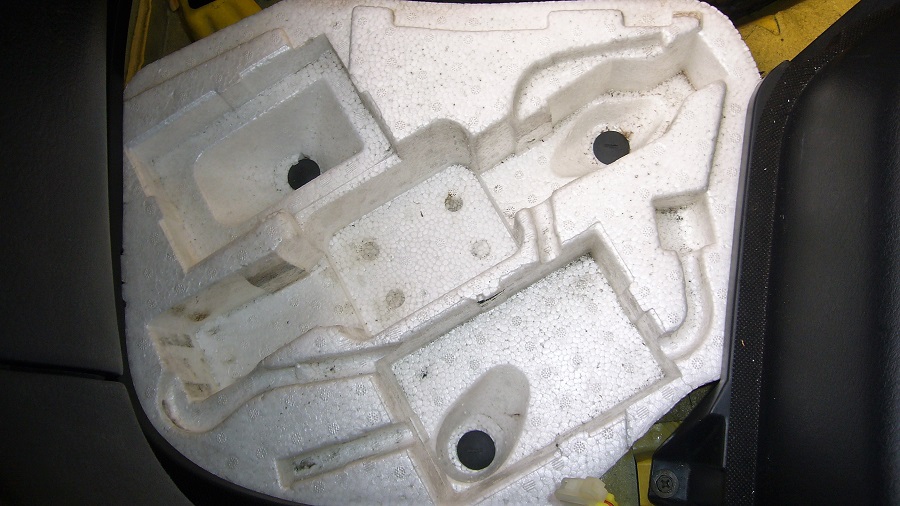

ジャッキ類が収納されているケースは黒い樹脂製のクリップで固定されています。
マイナスの溝が切ってありますが、ドライバーで回そうがコインで回そうが緩みません(・・;)
整備要領書でもイメージが・・・。
そんな訳で内張り剥がしでクリッと上側に抜くと良いと思います(曖昧)
ただの発泡スチロールですので、力業は厳禁です。

Z32リア内張りの取外し【BOSE BOX取付までの道程】

リアライト部を助手席側同様の要領で外します。

Z32リア内張りの取外し【BOSE BOX取付までの道程】

スピーカー部分も助手席同様の要領で外します。
トノカバーのホルダーを忘れずに!!
慣れてくると楽勝です(笑)

Z32リア内張りの取外し【BOSE BOX取付までの道程】

ボーズボックスを取り付けできて大満足ですが、辛く切ない復旧作業が待っています。。。

Z32リア内張りの取外し【BOSE BOX取付までの道程】

「オチ」ではありませんが、予想どおり25%ほど隠れていますが、カバーをはめれば同じ?
機能上は・・・問題ないのでしょうね(^_^;)
